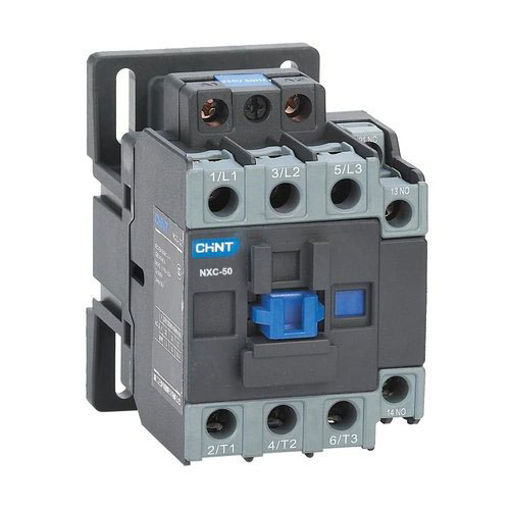

کنتاکتور برق چیست؟
کنتاکتور یک دستگاه کنترل الکترومکانیکی است که برای ایجاد یا قطع اتصال بین بار و منبع تغذیه استفاده می شود. استفاده از کنتاکتور مشابه رله است . اما دستگاهی که برای انتقال جریان بیشتر استفاده می شود به عنوان کنتاکتور و دستگاه مورد استفاده برای کاربردهای جریان کمتر به عنوان رله شناخته می شود.
کنتاکتور یک کلید کنترل شده الکتریکی است که برای سوئیچ کردن مدار قدرت استفاده می شود، شبیه به یک رله به جز با درجه جریان بالاتر. یک کنتاکتور توسط مداری کنترل می شود که سطح توان بسیار کمتری نسبت به مدار سوئیچ دارد. کنتاکتورها اغلب برای موتور 150 اسب بخار استفاده می شوند.
یک کنتاکتور دارای سه قسمت اصلی سیم پیچ یا الکترومغناطیس،محفظه یا قاب و کنتاکت است
سیم پیچ بر روی هسته الکترومغناطیسی پیچیده می شود و مانند یک آهنربا الکترومغناطیسی رفتار می کند. به طور کلی دارای دو قسمت است که یکی قسمت ثابت و قسمت دوم متحرک است. یک فنر بین هر دو قسمت متصل است. از این رو، یک ترتیب بازگشت فنری وجود دارد. یک میله به قسمت متحرک متصل است. این راد به آرمیچر نیز معروف است. هنگامی که نیروی سیم پیچ بیشتر از نیروی فنر باشد، هر دو کنتاکت به هم متصل می شوند و زمانی که نیروی فنر بیشتر از نیروی سیم پیچ باشد، هر دو کنتاکت با یکدیگر استخراج می شوند.مقدار بسیار کمی جریان از طری ق فنر از منبع تغذیه یا مدار کنترل خارجی برای تحریک هسته آهنربای الکتریکی عبور می کند. برای کاربردهای AC، هسته الکترومغناطیسی از آهن نرم چند لایه تشکیل شده است تا جریان گردابی را کاهش دهد. برای کاربردهای DC، جریان گردابی وجود ندارد، هسته از فولاد جامد تشکیل شده است.
محفظه یا قاب برای محافظت از قسمت های داخلی کنتاکتور استفاده می شود. از پلاستیک، نایلون 6، سرامیک یا باکلیت ساخته شده است. این محل برای آهنربای الکتریکی و کنتاکت ها فراهم می کند. این محفظه برای عایق بندی کنتاکت ها و محافظت در برابر گرد و غبار، روغن، آب و هوا و سایر خطرات انفجار استفاده می شود . هنگام روشن شدن از تماس مستقیم با آن جلوگیری می کند.
کنتاکت این تنها مؤلفه ای است که کل جریان بار از آن جاری می شود. از این رو، جزء بسیار مهم کنتاکتور است. کنتاکت ها به عنوان کنتاکت برق، کنتاکت کمکی و فنر تماسی طبقه بندی می شوند. دو نوع تماس برق وجود دارد. تماس ثابت و تماس متحرک.مواد مورد استفاده برای کنتاکت ها دارای مقاومت قوس پایدار و مقاومت جوشکاری بالا است. این مواد باید در برابر تنش مکانیکی، فرسایش و قوس مقاومت کنند. مقاومت این ماده تا حد امکان کم است زیرا جریان بار کامل از کنتاکت ها عبور می کند. برای کاربرد جریان کم، این کنتاکت ها از اکسید کادمیوم نقره و نیکل نقره و برای کاربرد جریان بالا و جریان DC از اکسید قلع نقره ساخته شده است.آرمیچر آهنربای الکتریکی با کنتاکت متحرک متصل است. از این رو، کنتاکت متحرک با عمل یک آهنربای الکتریکی حرکت می کند و با کنتاکت ثابت وصل/قطع می شود.
