کابلشو یا پایه کابل چیست؟
کابلشو، که به آن پایه کابل، سر سوکت، سر سیم یا کانکتور کابل نیز گفته میشود، نوعی اتصال دهنده الکتریکی است که برای اتصال کابلها به تجهیزات الکتریکی مانند تابلوهای برق، موتورها، ژنراتورها و غیره استفاده میشود.
کابلشوها از دو قسمت اصلی تشکیل شدهاند:
- بدنه:
- قسمت فلزی یا پلاستیکی که کابل را در جای خود نگه میدارد.
- زبانه:
- قسمت فلزی که به هادی کابل متصل میشود و به ترمینالهای تجهیزات الکتریکی متصل میشود.
مزایای استفاده از کابلشو:
- اتصال ایمن و مطمئن:
- کابلشوها اتصالی ایمن و مطمئن بین کابل و تجهیزات الکتریکی ایجاد میکنند و از خطر جرقه زدن، اتصال کوتاه و برق گرفتگی جلوگیری میکنند.
- کاهش افت ولتاژ:
- کابلشوها با ایجاد اتصالی قوی، افت ولتاژ در محل اتصال را کاهش میدهند.
- سهولت در نصب:
- نصب کابلشوها به ابزار خاصی نیاز ندارد و به راحتی میتوان آنها را نصب کرد.
- تنوع بالا:
- کابلشوها در انواع مختلف با سایزها، اشکال و جنسهای مختلف موجود هستند که میتوان آنها را برای انواع مختلف کابلها و تجهیزات الکتریکی استفاده کرد.
کاربردهای کابلشو:
- تابلوهای برق:
- از کابلشوها برای اتصال کابلهای ورودی و خروجی به تابلوهای برق استفاده میشود.
- موتورها:
- از کابلشوها برای اتصال کابلهای برق به موتورهای الکتریکی استفاده میشود.
- ژنراتورها:
- از کابلشوها برای اتصال کابلهای برق به ژنراتورها استفاده میشود.
- ترانسفورماتورها:
- از کابلشوها برای اتصال کابلهای برق به ترانسفورماتورها استفاده میشود.
- صنعت:
- از کابلشوها در صنایع مختلف مانند فولاد، سیمان، نفت و گاز و غیره برای اتصال کابلها به تجهیزات الکتریکی استفاده میشود.
انواع کابلشو:
- کابلشو مسی:
- رایجترین نوع کابلشو است و برای کابلهای مسی استفاده میشود.
- کابلشو آلومینیومی:
- برای کابلهای آلومینیومی استفاده میشود.

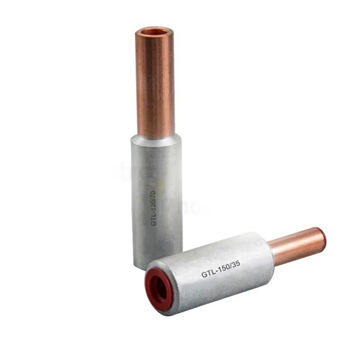

- کابلشو دو فلزه:
- برای اتصال کابلهای مسی به تجهیزات آلومینیومی یا بالعکس استفاده میشود.
- کابلشو زرهدار:
- برای استفاده در محیطهای خشن و مرطوب استفاده میشود.
- کابلشو کمپرس:
- با استفاده از ابزار مخصوص پرس میشوند.
- کابلشو پیچی:
- با استفاده از پیچ و مهره نصب میشوند.
نکاتی در هنگام انتخاب کابلشو:
- نوع کابل:
- باید کابلشوی مناسب نوع کابل خود را انتخاب کنید (مسی، آلومینیومی یا دو فلزه).
- سایز کابل:
- باید کابلشوی با سایز مناسب برای قطر کابل خود را انتخاب کنید.
- نوع ترمینال:
- باید کابلشوی با نوع ترمینال تجهیزات الکتریکی خود (پیچی، کمپرس یا پرچی) را انتخاب کنید.
- جریان عبوری:
- باید کابلشوی با ظرفیت جریان عبوری کافی برای کاربرد خود را انتخاب کنید.
- محیط:
- اگر کابلشو در معرض رطوبت یا مواد شیمیایی قرار میگیرد، باید از جنسی ساخته شده باشد که در برابر خوردگی مقاوم باشد.
